SCHAEFFLER－FAG常碰到的軸承疑問(wèn)(產(chǎn)品非質(zhì)量問(wèn)題疑問(wèn))
麒麟資訊: SCHAEFFLER－FAG常碰到的軸承疑問(wèn)(產(chǎn)品非質(zhì)量問(wèn)題疑問(wèn))

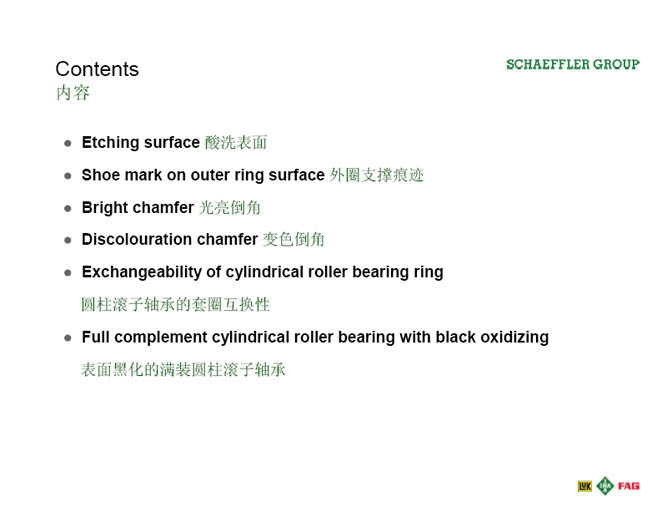

內(nèi)容：
酸洗表面
外圈
光亮倒角
變色倒角
圓柱滾子軸承的外圈互換性
表面黑化的滿裝圓柱滾子軸承

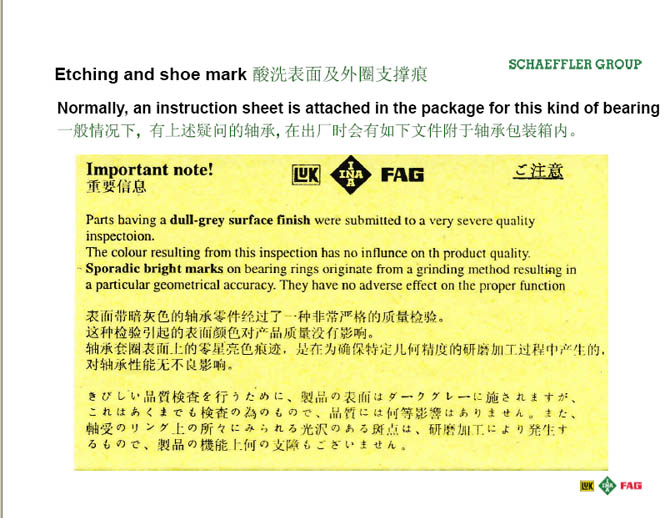

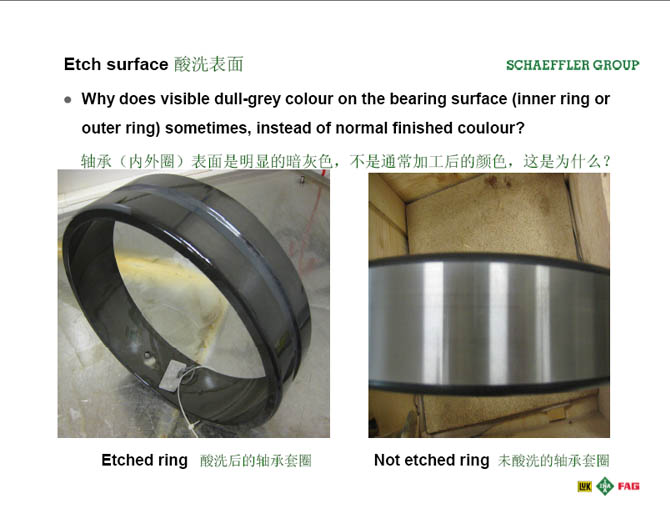

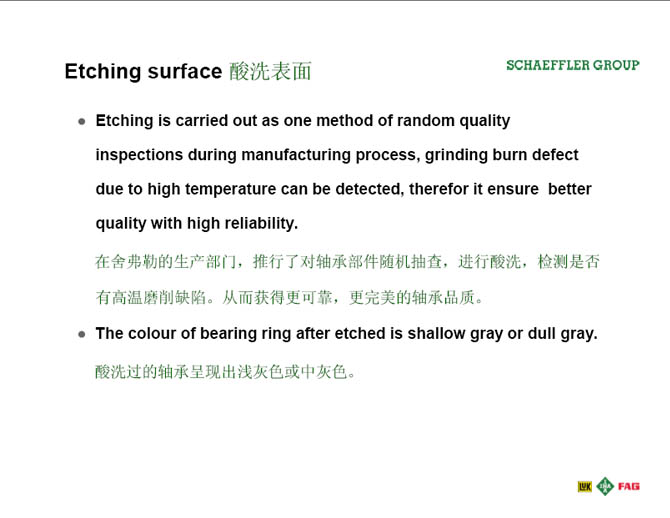

酸洗表面
問(wèn)題：軸承（包括內(nèi)外圈）表面是明顯的暗灰色，不是通常加工后的顏色，這是為什么？
答：1、在舍弗勒的生產(chǎn)部門，推行了對(duì)軸承部件隨機(jī)抽查，進(jìn)行酸洗，檢測(cè)是否有高溫磨削缺陷。從而獲得更可靠，更完美的軸承品質(zhì)。
2、酸洗過(guò)的軸承呈現(xiàn)出淺灰色和中灰色。
3、酸洗過(guò)的軸承與未酸洗過(guò)的光亮的軸承相比，它在尺寸公差，行位公差和功能上無(wú)任何差異。相反，酸洗增加了這些部件的質(zhì)量保障。因此，酸洗過(guò)的部件可以安全的裝配和使用。

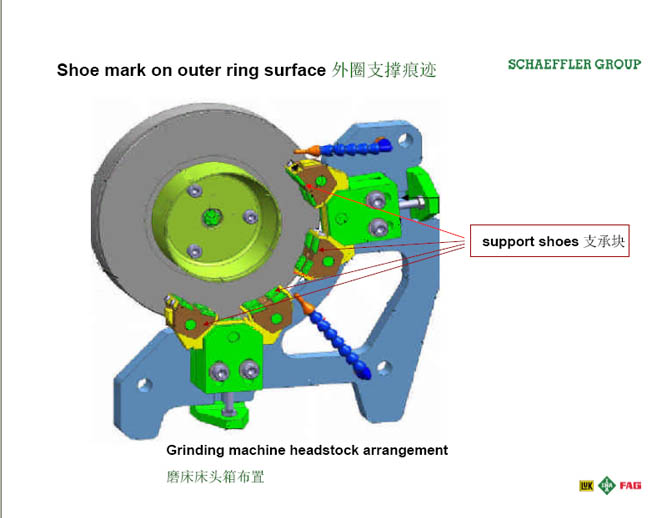

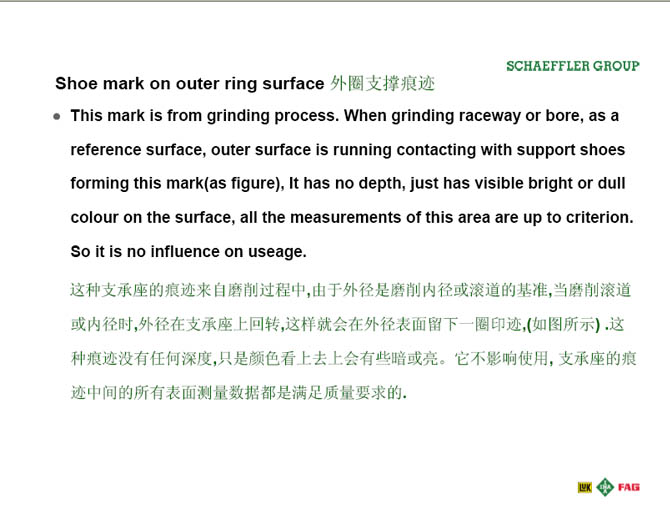

外圈支撐痕
問(wèn)題：有的軸承外圈外徑表面有些痕跡，似乎是劃傷的，是否影響軸承的質(zhì)量？
答：這種支承座的痕跡來(lái)自于磨削過(guò)程中，由于外徑是磨削內(nèi)徑或滾道的基準(zhǔn)，當(dāng)磨削滾道或內(nèi)徑時(shí)，外徑在支承座上回轉(zhuǎn)，這樣就會(huì)在外徑表面留下一圈印跡，這樣痕跡沒有任何深度，只是顏色看上去會(huì)有些暗或亮。它不影響使用，支承座的痕跡中間的所有表面測(cè)量數(shù)據(jù)都是滿足質(zhì)量要求的。

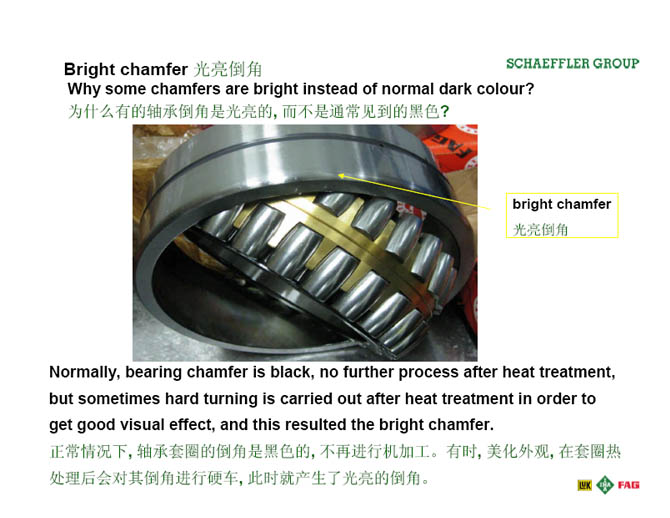

光亮倒角
問(wèn)題：為什么有的軸承倒角是光亮的，而不是通常見到的黑色？
答：正常情況下，軸承套圈的倒角是黑色的，不再進(jìn)行機(jī)加工。有時(shí)，美化外觀，在套圈熱處理后會(huì)對(duì)其倒角進(jìn)行硬車，此時(shí)就會(huì)產(chǎn)生了光亮的倒角。

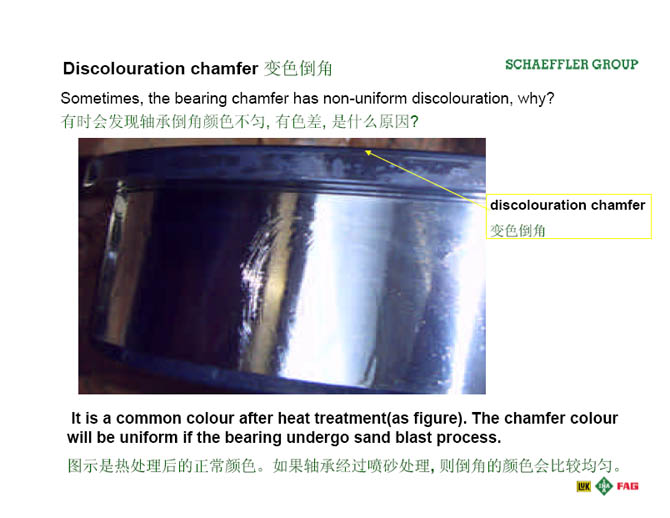

變色倒角
問(wèn)題：有時(shí)會(huì)發(fā)現(xiàn)軸承倒角顏色不勻，有色差，是什么原因？
答：這是熱處理后的正常顏色，如果軸承又經(jīng)過(guò)了噴砂，則倒角會(huì)呈現(xiàn)比較均勻的顏色。

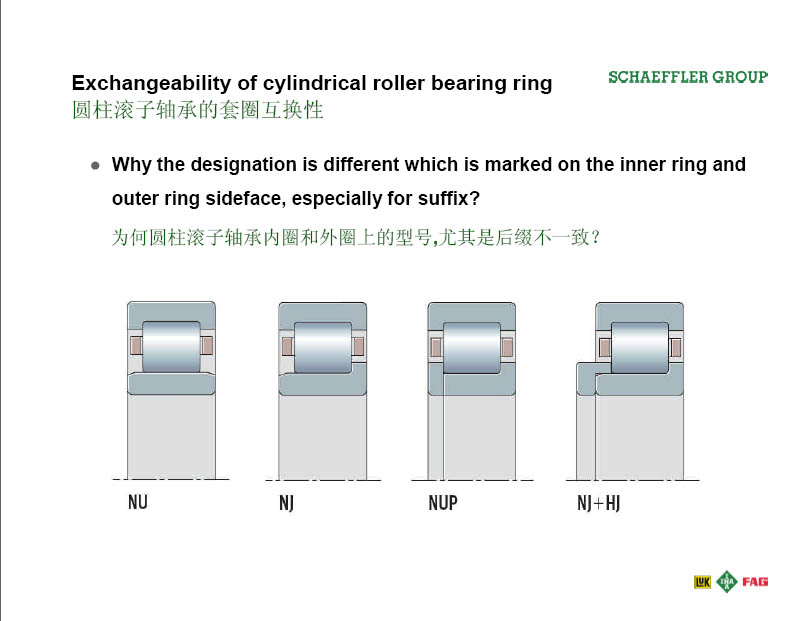

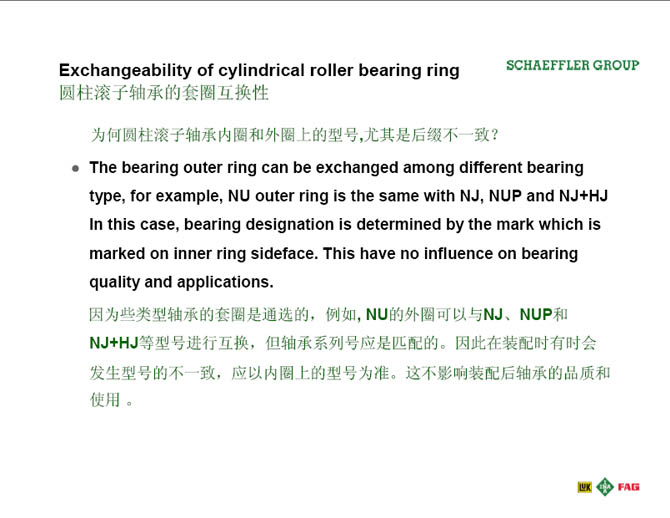

圓柱滾子軸承的外圈互換性
問(wèn)題：為何圓柱滾子軸承內(nèi)圈和外圈上的型號(hào)，尤其是后綴不一致？
答：因?yàn)榇祟愝S承的套圈是通選的，例如，NU的外圈可以與NJ，NUP和NJ+HJ等型號(hào)進(jìn)行互換，但軸承系列號(hào)應(yīng)是匹配的。因此在裝配時(shí)有時(shí)會(huì)發(fā)生型號(hào)的不一致，應(yīng)以內(nèi)圈上的型號(hào)為準(zhǔn)，這不影響裝配后軸承的品質(zhì)和使用。

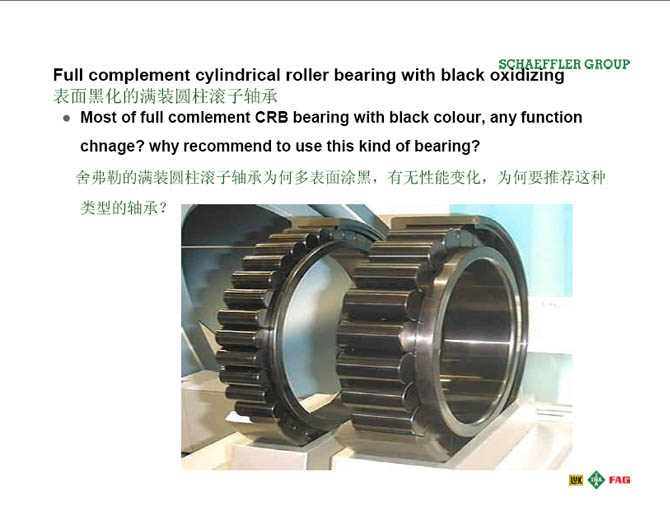

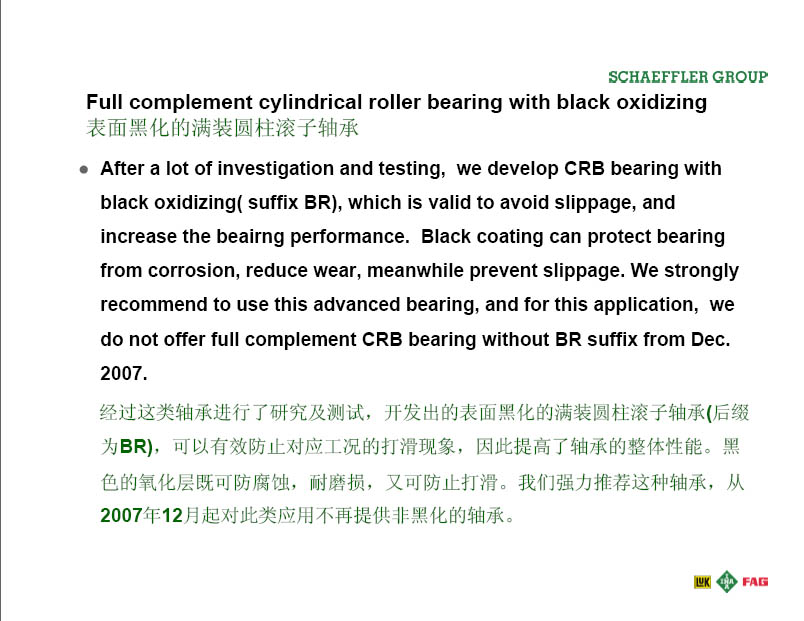

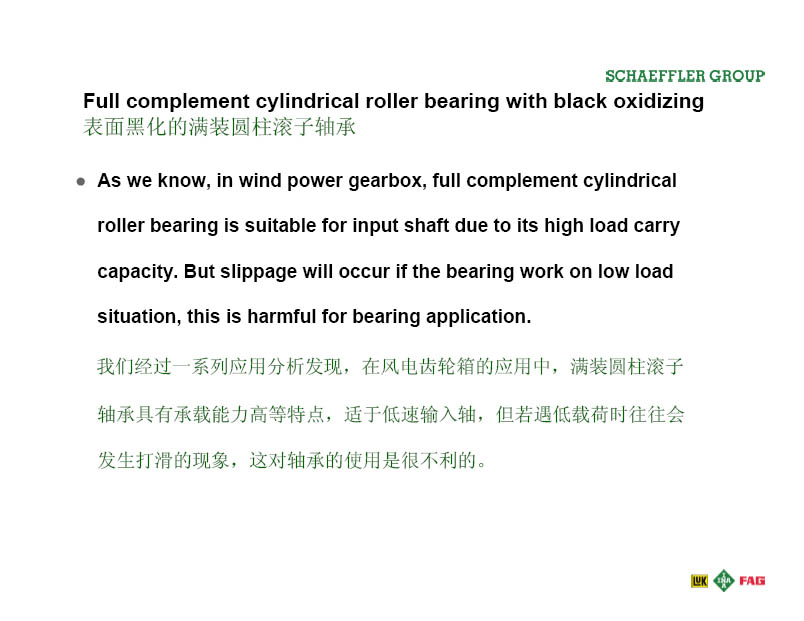

表面黑化的滿裝圓柱滾子軸承
問(wèn)題：舍弗勒的滿裝圓柱滾子軸承為何多表面涂黑？有無(wú)性能變化，為何要推薦這種類型的軸承？
答：我們經(jīng)過(guò)一系列應(yīng)用分析發(fā)現(xiàn)，在風(fēng)電齒輪箱的應(yīng)用中，滿裝圓柱滾子軸承具有承載能力高等特點(diǎn)，適于低速輸入軸，但若遇低載荷時(shí)往往會(huì)發(fā)生打滑的現(xiàn)象，這對(duì)軸承的使用是很不利的，對(duì)這類軸承進(jìn)行了研究及測(cè)試，開發(fā)出的表面黑化的滿裝圓柱滾子軸承，后綴為BR，可以有效防止對(duì)應(yīng)用中的打滑現(xiàn)象，因?yàn)樘岣吡溯S承的整體性能，我們強(qiáng)力推薦這類軸承，從2007年12月起對(duì)此類應(yīng)用不再提供非黑化的軸承。黑色的氧化層既可以防腐蝕，耐磨損，又可防止打滑。
